橋式起重機類型有哪些
2016/7/5 12:02:45點擊：
橋式起重機的分類有很多種方法，按構造分為單梁橋式、雙梁橋式、多梁橋式、雙小車橋式及多小車橋式等。橋式起重機通常由橋架、大車運行機構、電動葫蘆及電氣設備組成，具有起重量大、工作速度高、生產效率高的特點。
1單梁橋式起重機
單梁橋式起重機主要由橋架、大車運行機構、電動葫蘆和電氣設備組成，其通過電動葫蘆來升降重物和沿著主梁運行，相當于橋式起重機的起重小車，該類起重機具有起重量大、工作速度高、生產率高的特點，如圖2-1所示。
2通用橋式起重機
通用橋式起重機一般由橋架、大車運行機構、起重小車(裝有起升機構和小車運行機構)、電氣等組成。橋架包含主梁、端梁、小車運行軌道、欄桿、走臺、司機室等，是整個起重機的基礎構件，承受各種載荷，應具有足夠的剛度和強度。
強度為抵抗斷裂的能力，剛度為抵抗變形的能力。
主梁的材質為Q235B或Q345B，由于箱形結構的主梁具有整體剛性大、制造、裝配、運輸和維修條件好等優點，從而其主梁結構形式多為箱形。同時主梁結構形式分為正軌梁和偏軌梁兩種，如圖2-2所示。
大車運行機構由車輪、電機、減速器、制動器等組成，是向驅動車輪提供驅動力，使整個起重機沿肴固定的軌道實現水平方向的運行。
1單梁橋式起重機
單梁橋式起重機主要由橋架、大車運行機構、電動葫蘆和電氣設備組成，其通過電動葫蘆來升降重物和沿著主梁運行，相當于橋式起重機的起重小車，該類起重機具有起重量大、工作速度高、生產率高的特點，如圖2-1所示。

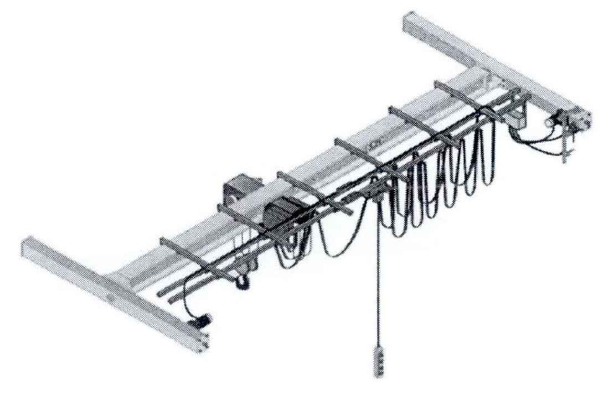

圖2-1單梁橋式起重機
Fig.2-1 Single beam bridge crane
單梁橋式起重機具有結構簡單、自重較輕、價格便宜等優點，但因其需要有足夠強度的屋架或梁來承受起重機的自重和起升載荷以及動載荷，所以這種起重機起重量不能太大，目前國內生產的最大起重量為lOt 。2通用橋式起重機
通用橋式起重機一般由橋架、大車運行機構、起重小車(裝有起升機構和小車運行機構)、電氣等組成。橋架包含主梁、端梁、小車運行軌道、欄桿、走臺、司機室等，是整個起重機的基礎構件，承受各種載荷，應具有足夠的剛度和強度。
強度為抵抗斷裂的能力，剛度為抵抗變形的能力。
主梁的材質為Q235B或Q345B，由于箱形結構的主梁具有整體剛性大、制造、裝配、運輸和維修條件好等優點，從而其主梁結構形式多為箱形。同時主梁結構形式分為正軌梁和偏軌梁兩種，如圖2-2所示。
大車運行機構由車輪、電機、減速器、制動器等組成，是向驅動車輪提供驅動力，使整個起重機沿肴固定的軌道實現水平方向的運行。
起重小車安裝于橋架上，由起升機構、小車運行機構、起重小車架組成。起升機構用于實現貨物的升降:小車運行機構用于驅動起重小車沿橋架上的軌跡水平橫l句運行;小車架用于支撐整個小車，承受載荷，如圖2-3所示。
圖2-3 小車機構圖
